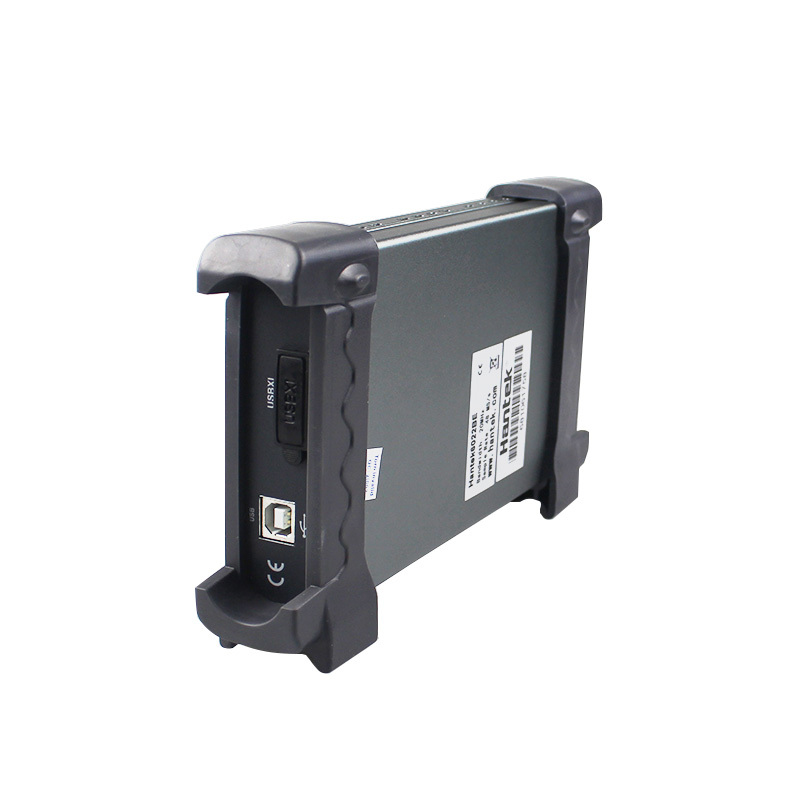

Hantek DSO 6022BE - USB осциллограф

7990 руб 11425 руб
Товар распродан

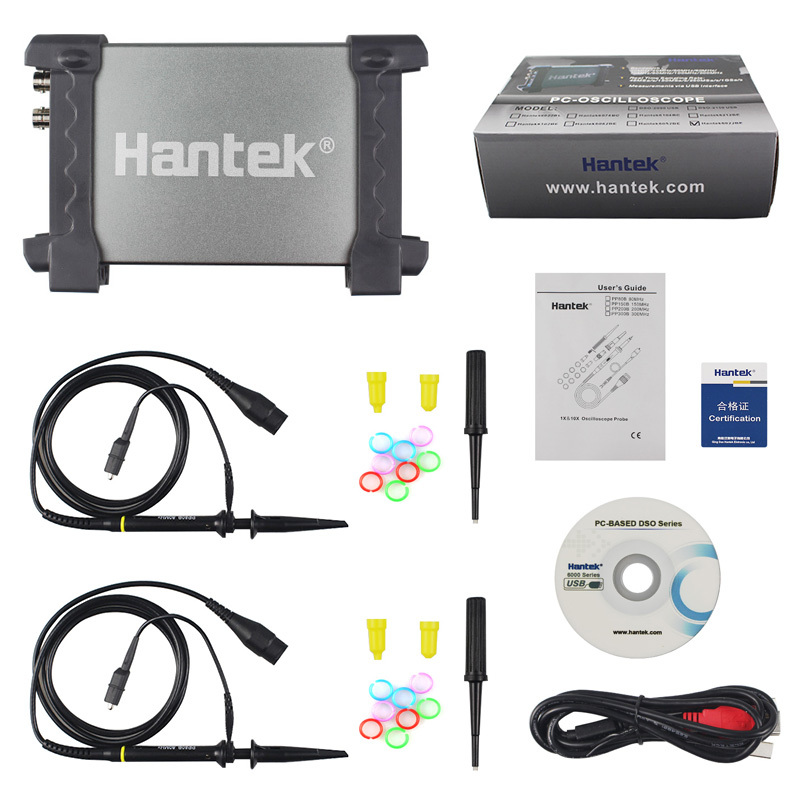

Комплектация:

  1. Осциллограф Hantek DSO 6022BE
  2. Программное обеспечение

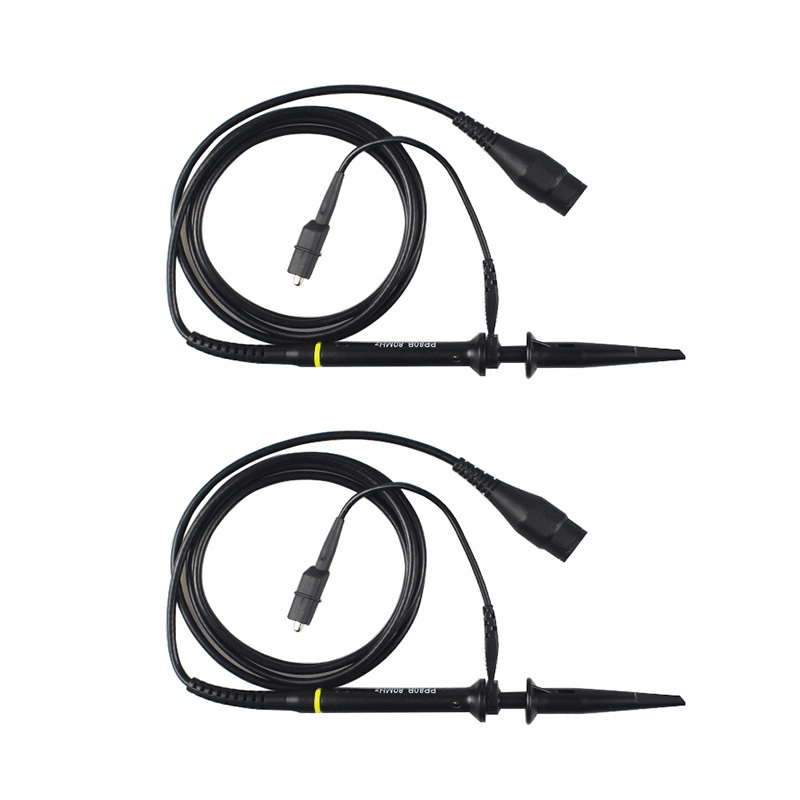

  3. Щупы (2 шт)
  4. USB шнур
ОПИСАНИЕ
ОТЗЫВЫ 1

Новый тип современного осциллографа Hantek DSO 6022BE открывает широкие возможности в плане выполнения очень точных замеров, позволяя применять его в самых разных местах. Между прочим, инновационный интерфейс USB 2.0 уже не требует источника внешнего питания, поскольку работает от USB присоединения ноутбука или ПК. Легкое подключение к любым компьютерным и мобильным устройствам делает его чрезвычайно удобным в использовании, причем в комплектацию к прибору идут все необходимые кабеля и шнуры.

Особенности нового аппарата:

  • Диапазон входящего сигнала: - 4.5 до +4.5 вольта
  • Временные диапазоны - 1 нс-5000с
  • Частотная дискретизация - в одноканальном режиме (48 МГц), в двухканальном режиме (24 МГц)
  • Хорошие пользовательские настройки

Нужно заметить, что осциллограф 6022BE синхронизируется как по спадающему, так и по растущему фронту, причем с возможностью управления уровнем запуска. Сигналы могут сохраняться в таких форматах, как bmp, MS word/excel file, jpg, причем с последующей обработкой данных. Алюминиевый корпус делает аппарат чрезвычайно легким, а габаритные размеры в 120х205х35 мм обеспечивают легкую переноску в специальной сумке.

Осциллограф DSO 6022BE относится к устройствам, которые работают в непосредственной связке с ноутбуком, благодаря чему диапазон частот хорошо виден на экране монитора. Интересно заметить, что помимо официального ПО, которое идет в комплекте к прибору пользователь имеет возможность скачать и установить на компьютер другие варианты программного обеспечения. Дело в том, что данная модель осциллографа имеет множество функций, поэтому его приобретение будет грамотным и дальновидным решением.

Характеристики DSO 6022BE:
Каналов 2
Полоса пропускания При 20мВ,50мВV,100мВ /деление - 5 МГц
при 200мВ / деление - 10 МГц
при 500мВ, 1В, 2В, 5В - 20 МГц
Частота дискретизации (выборок в секунду) 48 МГц (48 Мвыб. /с) в одноканальном режиме
24 Мвыб. /с в двухканальном
Размер буфера 1нс-2мкс - 1К
5мкс-2мс - 128К
5мс-20мс - 512К
50мс-5000с - 1М
Максимальная амплитуда сигнала +- 4.5В
Импеданс 1 Мегаом 25пФ
Режим входа Только открытый (DC)
Вертикальное разрешение 8 бит**
Диапазоны 20 мВ-5В, 8 шагов
Точность по постоянному току ±3%***
Временные диапазоны 1 нс-5000с
Управление вертикальным положением Да
Защита входа Диод
X-Y Да
Режимы синхронизации Авто, ждущий, однократный
Виды синхронизации По растущему фронту, по спадающему фронту
Управление уровнем запуска Да
Источник синхронизации Канал 1 (CH1), канал 2 (CH2)
Измерения курсором Да
Питание USB

USB осциллограф Hantek DSO 6022BE - легко купить онлайн, заказать доставку по России и оплатить товар при вручении

19.08.2019 в 14:42
Очень быстрая доставка. За несколько дней до Вологды. Девайс для любителя очень достойный. Штатное программное обеспечение правда не очень, но в комплекте есть хороший аналог: Openhantek. Кроссплатформенное ПО под win, linux, mac Магазину спасибо!
