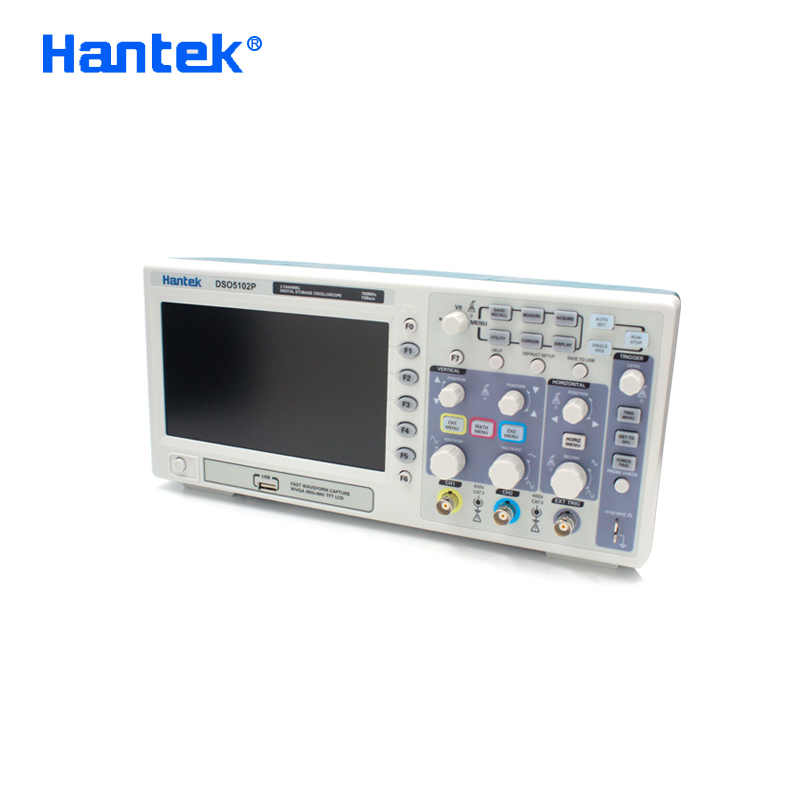

Hantek DSO5102P - настольный осциллограф

24990 руб 35735 руб
Товар распродан


Комплектация:

  1. Осциллограф Hantek DSO5102P
  2. Программное обеспечение
  3. Щупы (2 шт)
  4. USB шнур
ОПИСАНИЕ
ОТЗЫВЫ 0

Качественный цифровой осциллограф настольного типа Hantek DSO5102P  - это инновационный аппарат, с помощью которого можно производить замеры электрической частоты, импульсных и амплитудных колебаний. Данный осциллограф имеет широкую сферу практического применения, включая энергетику, промышленное производство, электронику, приборостроение и так далее.

Аппарат Hantek DSO5102P  зарекомендовал себя положительно, а умеренная стоимость прибора делает его вполне доступным для многих предприятий. С его помощью можно легко определить значение напряжения или электрического тока, причем за конкретный промежуток времени.

К числу особенностей осциллографа следует отнести:

  • Возможность выбора диапазона конкретных частот
  • Несколько режимов триггера
  • Выполнение автоматизированных измерений - Period, Fall Time, k-Pk, Min, Positive Width, RMS, Negative Widt, Rise Time, Frequency и Cyc Mean
  • Оптимальные габаритные размеры: 313мм х 108мм х 142мм
  • USB 2.0 с поддержкой Full Speed

Современное электронное оборудование, на основе которого выполнен аппарат позволяет с высокой точностью определять частоты, делать замеры колебательных процессов, измеряя напряжение и силу тока в конкретный временной период. Завод производитель дает гарантию на прибор 2 года с момента изготовления.

Характеристики Hantek DSO5102P :
Каналов 2
Аналоговая полоса пропускания 100 МГц
Время нарастания (Rise Time) 3.5 нс
Входной импеданс 1M
Входная чувствительность 2мВ/деление до 5В/деление
Связь на входе AC, DC and GND
Вертикальное разрешение 8 бит
Максимальное входное напряжение (вход 1:1) КАТ I и КАТ II: 30В rms
КАТ III: 15В Rms
КАТ II: уменьшается на 20дб/декаду свыше 100кГц до 1.3Впик AC на 3МГц и выше.
Для несинусоидального сигнала пик должен быть менее 45В.
Превышение 30В должно быть менее 100мс.
Среднеквадратичный уровень сигнала включая постоянную составляющую не должен превышать 30В.
При использовании щупа 1:10 (в комплекте) напряжение может быть в 10 раз больше.
Дискретизация реального времени 1 ГГц при 1 канале, 0.5ГГц в 2-х канальном режиме.
Эквивалентная дискретизация 25 ГГц
Диапазоны времени 4 нс/деление до 40 с/деление
Память 40К
Точность временной задержки 50ppm
Точность усиления по DC +/- 4% для диапазона 5mV/div to 2mV/div
+/- 3% для диапазона 5V/div to 10mV/div
Режимы триггера Фронт, Пульс, Альтернативный, Видео (NTSC, PAL, SECAM)
Параметры Время задержки: 100нс-10с

Чувствительность триггера (по фронту):

DC: CH1/CH2 (типично) 1div от DC дло 10MHz; 1.5div от 10MHz
EXT(типично) 200мВ от DC до 40MHz
EXT/5(типично) 1В от DC до 40MHz
AC: Ослабляет сигналы ниже 10Hz
HF Reject: ослабляет сигнал выше 80kHz
LF Reject: ослабляет сигнал ниже 150kHz
Noise Reject: уменьшает чувствительность триггера

Диапазон уровня триггера
CH1,CH2: +-8 делений от центра экрана
EXT: ±-1.2В EXT/5: ±-6В

Точность уровня триггера
типично (для сигнала в фронтом около 20нс)
CH1,CH2: +-(0.3div * V/div) (в пределах 4 делений от центра)
EXT: ±-(6% установленного значения + 40mV)
EXT/5: ±-(6% установленного значения + 200mV)

Условия по наклону: тогда >,Время установки: 20нс–10с

Условия по импульсу: >,Ширина импульса: 20нс-10с

Условия по видео: строка 1-525 (NTSC), 1-625 (PAL/SECAM)
Автоматические измерения Pk-Pk, Max, Min, Mean, Cyc RMS, Frequency, Period, Rise Time, Fall Time, Positive Width, Negative Width
Курсорные измерения Ручные: разность напряжений, разность времени, частота.
Трассировка: напряжение и время по точкам сигнала.

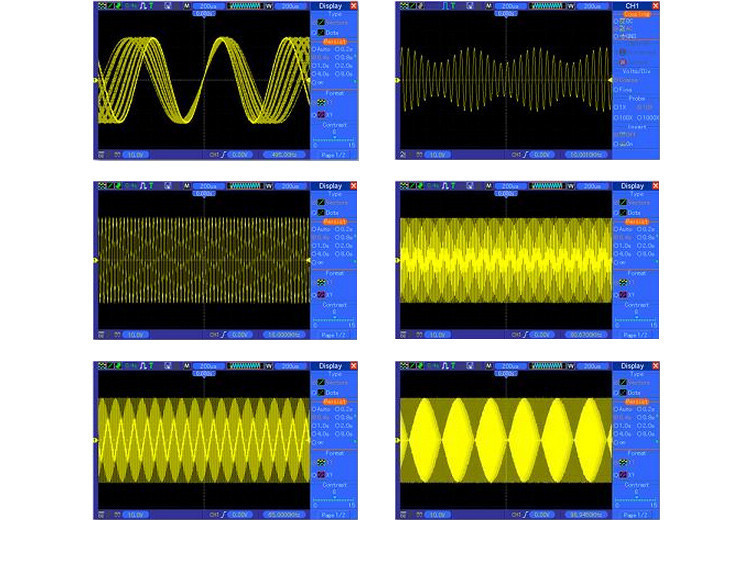

Обработка сигнала CH1+/- CH2, CH1xCH2, CH1/CH2, FFT (БПФ), Инвертирование, pass/fail
Экран TFT ЖК 7 дюймов 800 x 480 точек
Интерфейс USB USB 2.0 Full Speed
Питание от сети 120-240VAC RMS (±-10%),45Hz to 66Hz, 30Вт, предохранитель 2A, T, 250В
Размеры 313мм х 108мм (глубина) х 142мм (высота)
Вес 2.08 Кг

Hantek DSO5102P настольный осциллограф - легко купить онлайн, заказать доставку по России и оплатить товар при вручении
