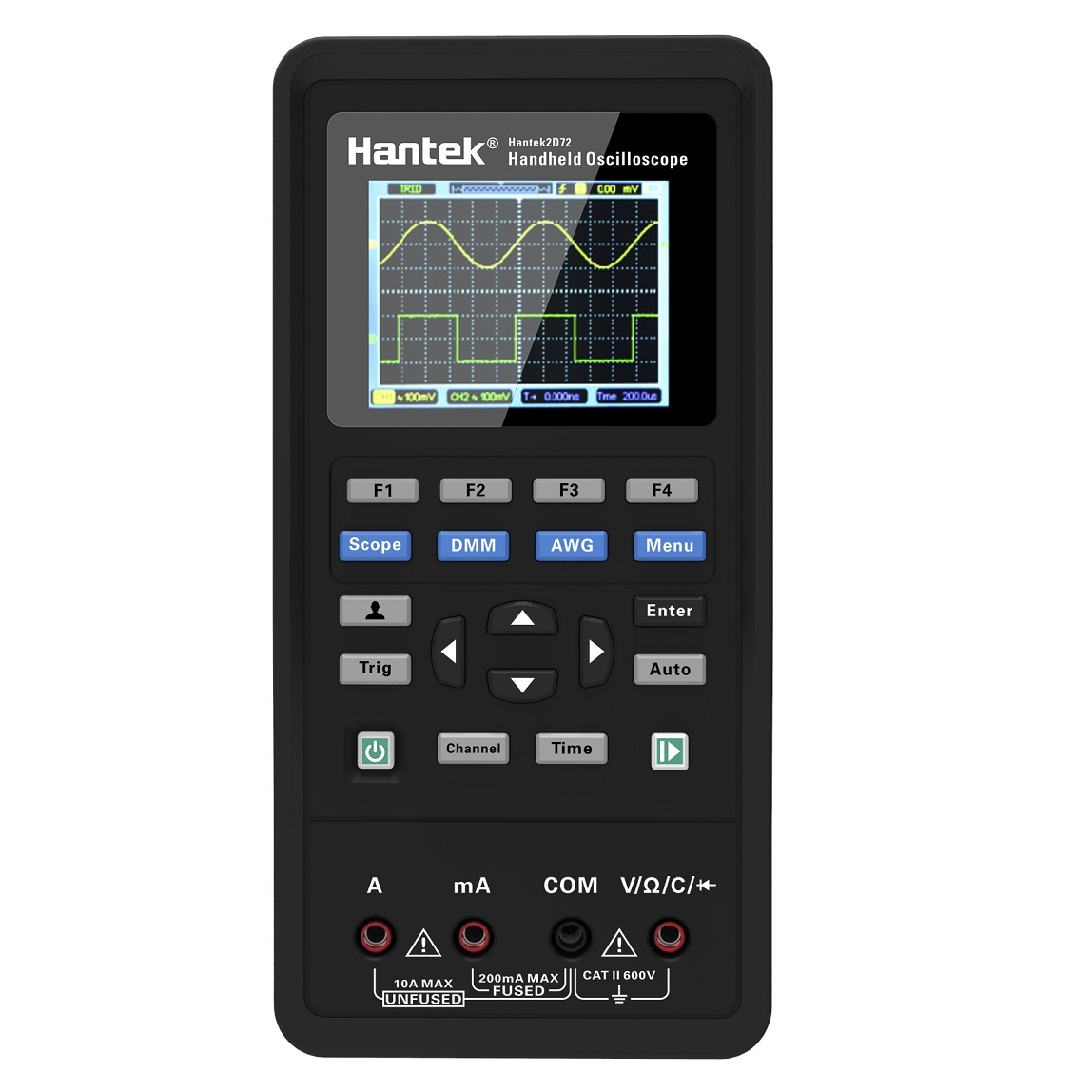

Hantek 2D72 3 в 1 - портативный осциллограф

Артикул: 2032090645937
17990 руб24700 руб
Товар распродан

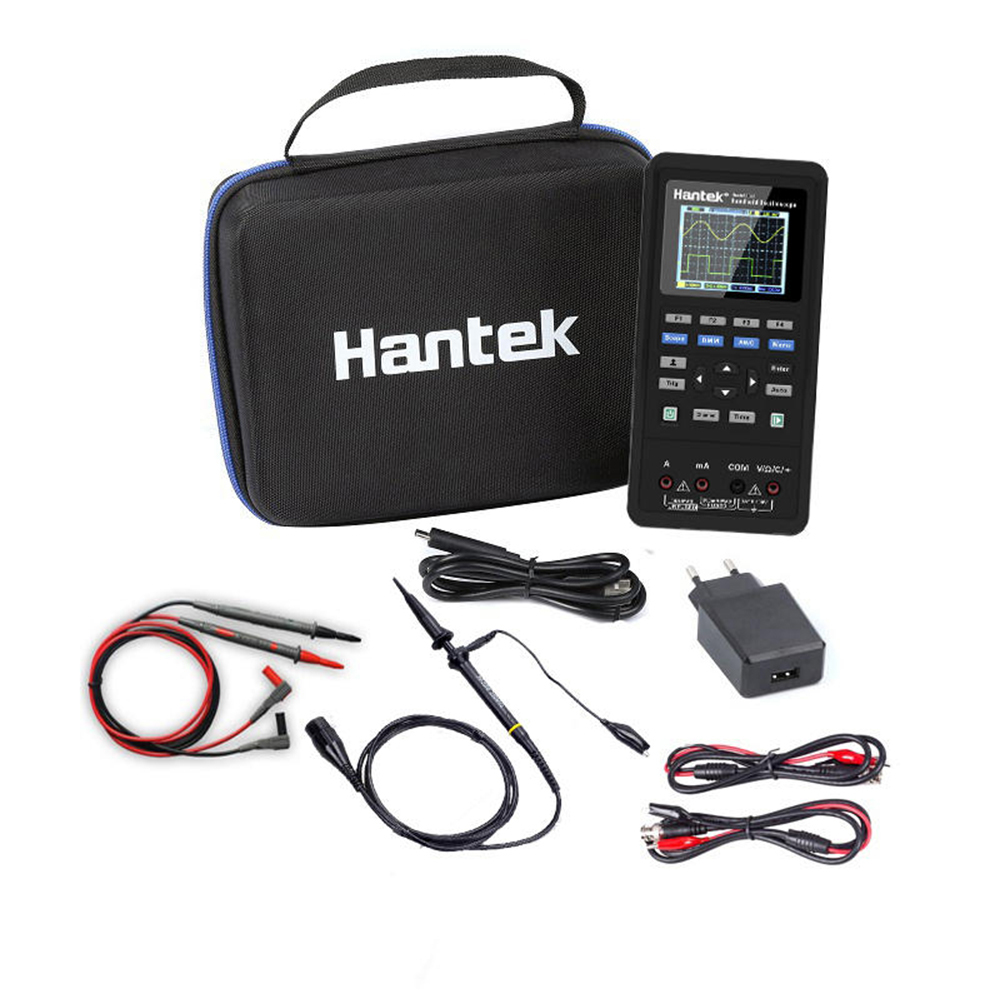

Комплектация:

  1. Осциллограф Hantek 2D72
  2. щуп для осциллографа

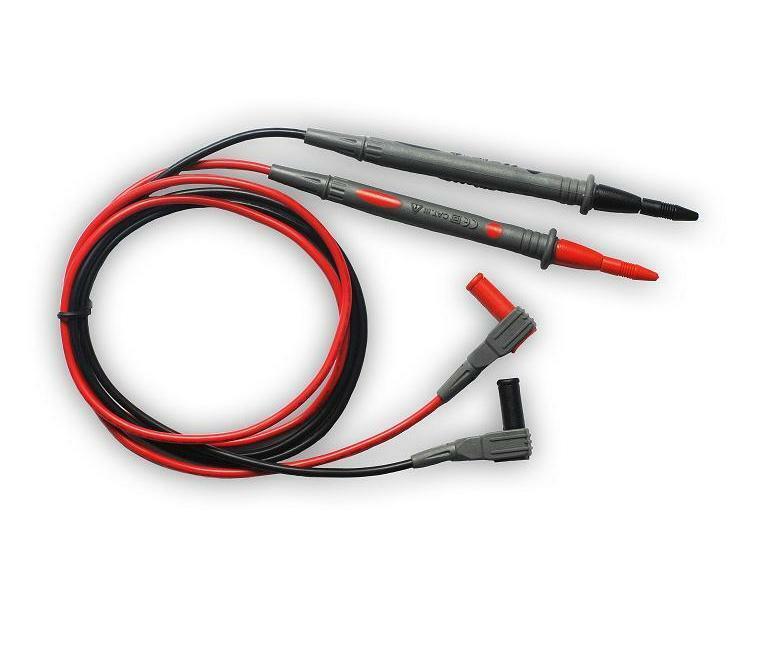

  3. щуп для ЦММ
  4. зажимы-крокодилы с BNC соединением – 2 шт
  5. кабель USB
  6. адаптер питания
  7. сумка
  8. руководство по эксплуатации
ОПИСАНИЕ
ХАРАКТЕРИСТИКИ
ОТЗЫВЫ 0

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ HANTEK 2D72

Характеристики осциллографа
Аналоговая полоса пропускания70 МГц
Максимальная частота дискретизации250 МВыб/с при 1 канале, 125 МВыб/с при 2-х каналах
Количество каналов2 CH + DMM вход мультиметра + AWG вход генератора сигналов
Входящий сигнал
Развязка входапо постоянному току (DC), по переменному току (AC), замыкание на землю (GND)
Входной импеданс1 МОм ± 2% параллельно с 25 ± 3 пФ
Коэффициент ослабления пробников1x; 10x
Максимальное входное напряжение150 Вскз
Вертикальная система
Вертикальное разрешение8 бит
Вертикальное отклонение10 мВ/дел ~ 10 В/дел
Отключаемое ограничение полосы пропускания сигнала (типовое)20 МГц
Низкочастотный предел при развязке по переменному току (по уровню -3 дБ)≤ 10 Гц на входе BNC
Время нарастания фронта импульса (типовое)≤ 5 с
Погрешность коэффициента усиления DC± 3% при вертикальной развертке от 10 В/дел до 10 мВ/дел (в режиме простой выборки или выборки с усреднением)

примечание: ширина полосы пропускания уменьшается до 6 МГц при использовании зонда 1X
Горизонтальная система
Интерполяция осциллограммыSin(x)/x
Длина записи6 К замеров при одном канале, 3 К замеров в двуканальном режиме
Коэффициент развертки5 нс/дел ~ 500 с/дел, 1, 2, 5 шаг
Система синхронизации
Режим запускаавто, нормальный, ждущий (однократный)
Диапазон уровня запуска± 4 деления от центра экрана
Чувствительность триггера0,2 дел * В/дел в пределах ± 4 деления от центра экрана
Тип фронтазапуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту
ИсточникCH1 / CH2
Система измерения
Курсорные измерения
Ручныеразность напряжений, разность времени
Автоматические измерения
Операциичастота, амплитуда
Режим генератора сигналов произвольной формы
Полоса пропусканиясинусоидальный сигнал: 1 Гц - 25 МГц
прямоугольный сигнал: 1 Гц - 10 МГц
пилообразный сигнал : 1 Гц - 1 МГц
сигнал произвольной формы EXP: 1 Гц - 5 МГц
Частота дискретизации250 МВыб/с
Диапазон выходной амплитуды2,5 Впп (50 Ом) - 5 Впп (высокий импеданс)
Разрешение по частоте0,10%
Канал1CH
Вертикальное разрешение12 бит
Выходной импеданс50 Ом
Режим мультиметра
Максимальное разрешение4000 отсчетов
Максимальное напряжение на входеAC: 600 В, DC: 800 В
Режимы измерениянапряжение, ток, сопротивление, емкость, тестирование диодов, проверка цепи
Максимальный ток на входеAC: 10 A, DC: 10 A
Входной импеданс10 МОм
Напряжение постоянного тока400,00 мВ ± (0,8% + 5), разрешение 100 мкВ
4,000 В ± (0,8% + 5), разрешение 1 мВ
40,00 В ± (0,8% + 5), разрешение 10 мВ
400,0 В ± (0,8% + 5), разрешение 100 мВ
600,0 В ± (1% + 2), разрешение 1 В

защита от перегрузки: 400 мВ: 250 В, другое: 600 В
Напряжение переменного тока4,000 В ± (1,2% + 5), разрешение 1 мВ
40,00 В ± (1,2% + 5), разрешение 10 мВ
400,0 В ± (1,2% + 5), разрешение 100 мВ
600,0 В ± (1,5% + 5), разрешение 1 В

частота: 40 Гц ~ 400 Гц
частота 400 В и 600 В: 40 Гц ~ 100 Гц
Постоянный ток40.00 мА ± (1% + 2), разрешение 10 мкА
200.0 мА ± (1,5% + 2), разрешение 100 мкА
4.000 мА ± (1,8% + 2), разрешение 1 мА
10.00 мА ± (3% + 2), разрешение 10 мА

защита от перегрузки: предохранитель: диапазон 200 мА / 250 В, 4 А и 10 А без предохранителя
Переменный ток40.00 мА ± (1,3% + 2), разрешение 10 мкА
200.0 мА ± (1,8% + 2), разрешение 100 мкА
4.000 мА ± (2% + 3), разрешение 1 мА
10.00 мА ± (3% + 5), разрешение 10 мА

частота: 40 Гц ~ 400 Гц;
предохранитель: диапазон 200 мА / 250 В, 4 А и 10 А без предохранителя
Сопротивление400.0 Ом ± (1% + 3), разрешение 0.1 Ом
4.000 КОм ± (1,2% + 5), разрешение 1 Ом
60.00 КОм ± (1,2% + 5), разрешение 10 Ом
400.0 КОм ± (1,2% + 5), разрешение 100 Ом
4.000 МОм ± (1,2% + 5), разрешение 1 кОм
40.00 МОм ± (1,5% ± 3), разрешение 10 кОм

защита от перегрузки: 220 Vrms
Емкость40.00 нФ ± (3% + 5), разрешение 10 пФ
400.0 нФ ± (3% + 5), разрешение 100 пФ
4.000 мкФ ± (3% + 5), разрешение 1 пФ
40.00 мкФ ± (3% + 5), разрешение 10 пФ
100.0 мкФ ± (3% + 5), разрешение 100 пФ

защита от перегрузки: 220 Vrms
Тест диодов0 В - 1.0 В
Общие характеристики
Дисплей64K цветной TFT 2.8 дюймов 320 x 240 точек, с регулировкой контраста
Питание от встроенной батареи2 Li-ion аккумулятора 2600 мА
ПитаниеAC 100 В ~ 240 В, 50 Гц ~ 60 Гц; DC вход: 5 В, 2 A
Потребляемая мощность< 2.5 Вт
Рабочая температура0 °C - +50°C
Температура хранения-40 °C - +71°C
Влажность≤ +40 °C: ≤ 90% относительной влажности
+41 °С ~ 50 °С: ≤ 60% относительной влажности
Габариты199 мм х 98 мм х 40 мм
Вес624 г
Комплектацияпортативный осциллограф Hantek2D72 – 1 шт
 щуп для осциллографа – 1 шт
щуп для ЦММ – 1 шт
зажимы-крокодилы с BNC соединением – 2 шт
кабель USB – 1 шт
адаптер питания – 1 шт
сумка – 1 шт
руководство по эксплуатации – 1 шт

Портативный осциллограф Hantek 2D72 - легко купить онлайн, заказать доставку по России и оплатить товар при вручении

Бренд
Нет бренда
Тип
Мультиметр
Название модели
Hantek 2D72
Страна производства
Китай
артикул варианта
260256556
Вес (кг)
0.5
