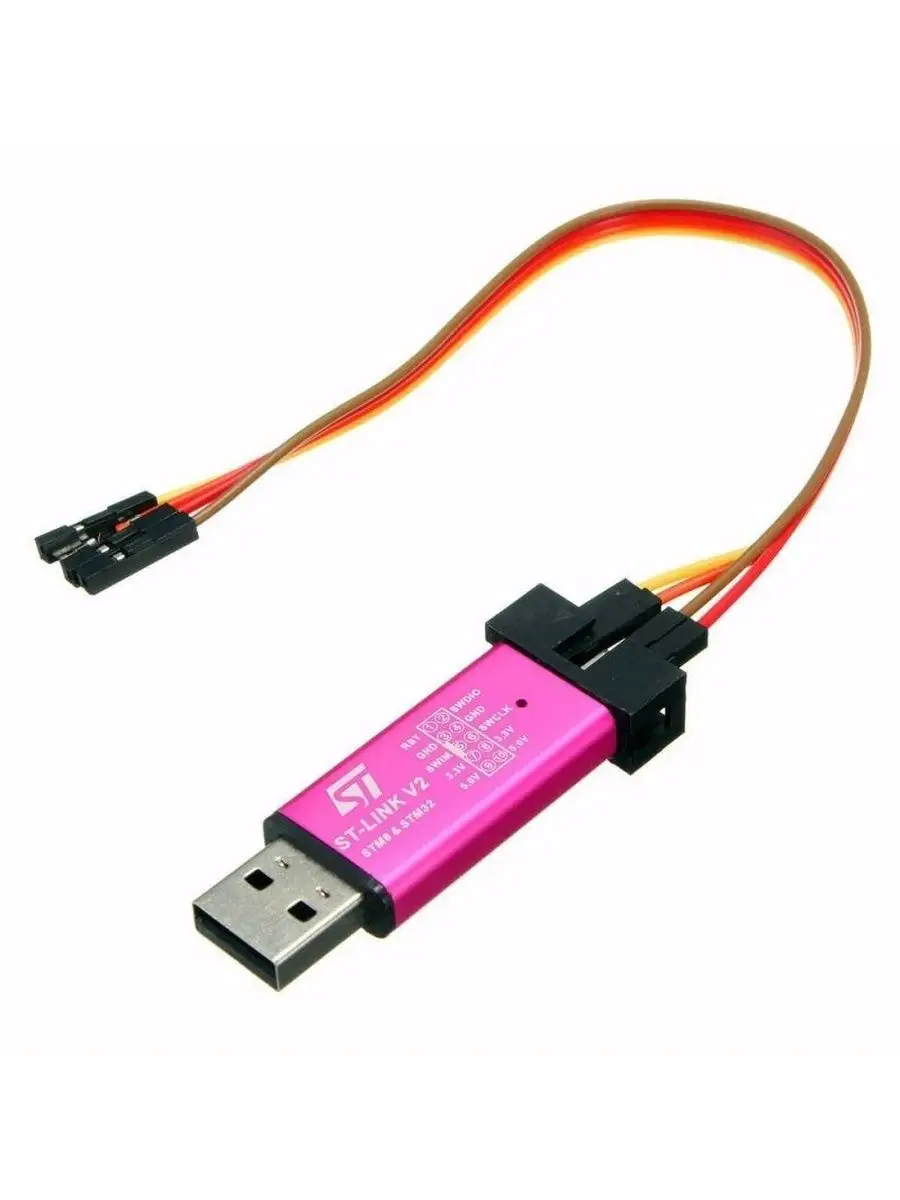

ST-LINK/V2 MINI – это внутрисхемный программатор и отладчик для микроконтроллеров серии STM8 и STM32
С помощью ST-LINK MINI можно программировать и выполнять отладку по интерфейсам SWIM (для микроконтроллеров STM8), SWD и JTAG (для микроконтроллеров STM32). Все коммуникационные интерфейсы программатора (SWIM, SWD, JTAG) доступны для использования и выведены на 10-ти контактный разъем программатора.
Программатор ST-LINK MINI подключается к компьютеру через USB и может работать с различным программным обеспечением:
Для микроконтроллеров STM8 - это ST Visual Develop (STVD) или ST Visual Program (STVP), которые доступны для свободного скачивания с сайта ST.
Для микроконтроллеров STM32 – это интегрированные среды разработки Atollic, IAR, KEIL, Tasking, CooCox.
Характеристики
- Наличие самовосстанавливающегося предохранителя 500 мА, чтобы избежать повреждения от КЗ;
- Выходное напряжение: 3.3В/5В;
- Питание: 5В от USB ПК;
- Поддержка подключения Full Speed USB 2.0
- Не требует дополнительных проводов для подключения к USB (тип подключения USB-A)
- Светодиодная индикация;
- Поддержка SWD, SWIM и JTAG интерфейсов с напряжением 3.3В;
- Поддерживаемое ПО:
- ST-LINK Utility v2.0 (или выше),
- STVD Version 4.2.1 (или выше),
- STVP Version 3.2.3 (или выше),
- IAR EWARM Revision v6.20 (или выше),
- IAR EWSTM8 Revision v1.30 (или выше),
- KEIL RVMDK Revision v4.21 (или выше),
- ATOLLIC,
- TASKING;
- Возможности отладки/программирования:
- отладка: работа в полноскоростном режиме, пошаговое выполнение, точки останова, просмотр переменных и регистров и т. д.,
- программирование: поддержка FLASHROM, EEPROM и т. д.,
- USB2.0 и SWIM/ SWD интерфейсы: быстрый отклик в режиме отладки и высокая скорость программирования;
Предостережения:
Программатор/отладчик ST-LINK MINI имеет напряжение логических уровней интерфейсов 3,3 вольта.
Подключение программатора к устройствам с питанием отличным от 3,3 вольта не допускается. Во избежание повреждения программатора рекомендуется подавать питание на целевой микроконтроллер непосредственно от программатора ST-LINK MINI (вывод VCC +3,3V) или подавать питание на целевой микроконтроллер от внешнего источника с напряжением 3,3 вольта. Максимально допустимый ток вывода VCC +3,3V находится в пределах 300мА.
