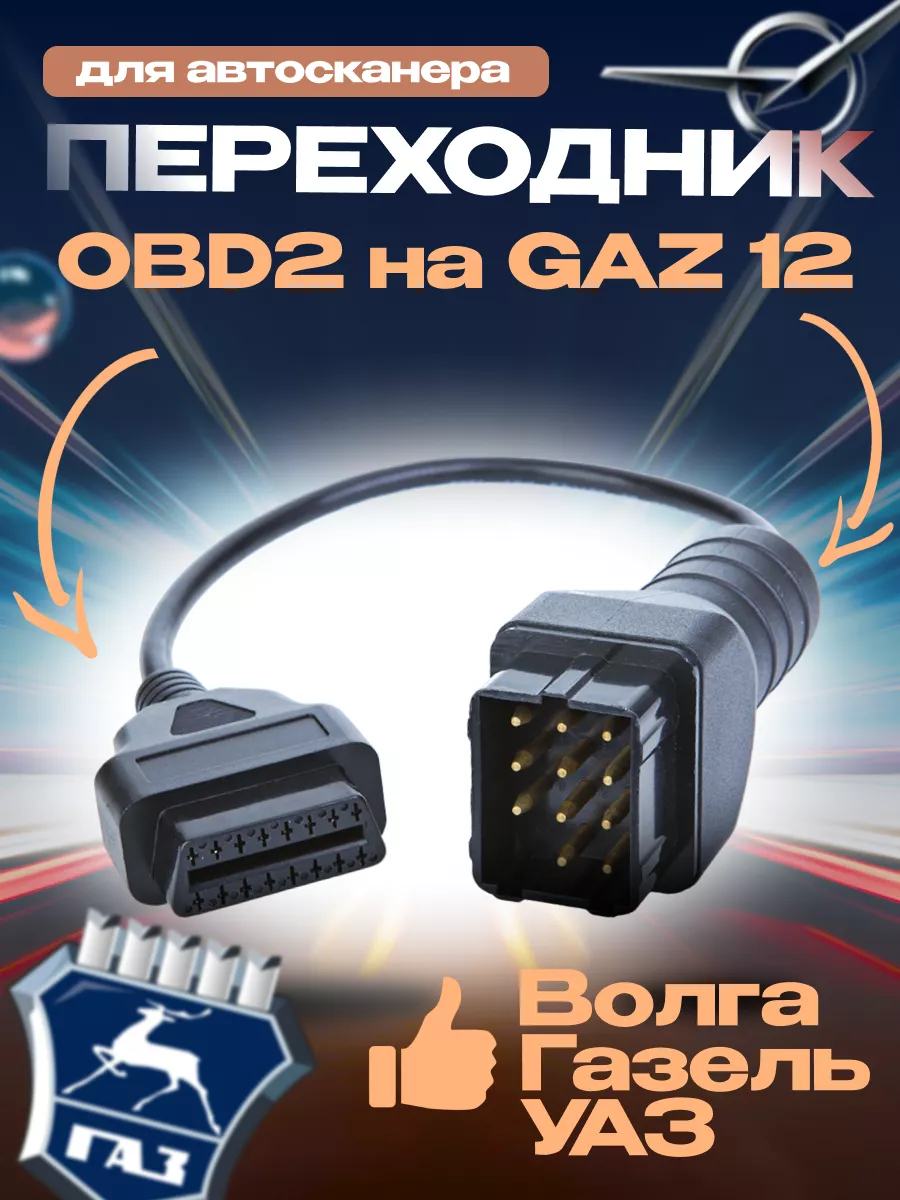

Переходник 12 pin для Волги, Газели, УАЗа - OBD2

Данный переходник предназначен для подключения диагностических сканеров Autocom CDP, Delphi DS150E, Launch, Autel, TCS CDP, KKL-адаптеров, ELM327 и других видов сканеров оборудованных разъемом OBD2 для диагностики автомобилей, которые имеют разъем GM12 (OBD-1) c 12 контактами, среди которых Daewoo, ЗАЗ, ВАЗ. Переходник одной стороной подключаются к разъему OBD2 сканера и другой стороной к доступному диагностическому разъему автомобиля.

Распиновка 12-контактного разъема для диагностики Daewoo, Lanos, Sens, ЗАЗ, ВАЗ:

A - масса;

B - L-линия диагностики двигателя (в том числе линия считывания медленных кодов самодиагностики), ABS (не всегда разведена);

C - AIR (не всегда разведена);

D - SES-Lamp - линия лампы самодиагностики (не всегда разведена);

E - K-линия диагностики (160-Baud Serial Data);

F - TCC - (не всегда разведена). На некоторых моделях - питание +12 В;

G - управление бензонасосом (не всегда разведена);

J - K-линия диагностики подушек безопасности (AirBag);

M - K-линия диагностики двигателя, ABS.

В зависимости от модели автомобиля некоторые контакты могут не использоваться, или иметь другие функции.

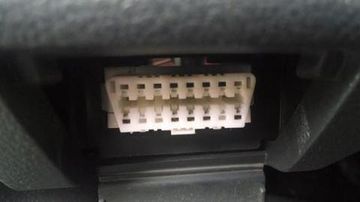

Распиновка 16-контактного трапециевидного разъема OBD2:

1 - определяется производителем;

2 - шина J1850;

3 - определяется производителем;

4 - маса кузова;

5 - сигнальная маса;

6 - CAN (прямой) J2284;

7 - ISO 9141-2 (К-линия);

8 и 9 - определяется производителем;

10 - шина J1850;

11, 12, 13 - определяются производителем;

14 - CAN (инвестированный) J2284;

15 - ISO 9141-2 (L-линия);

16 - напряжение аккумулятора.
