Автосканер Delphi ds150e pro

18 Марта 2020
cdptcsdelphids150e

Что может сканер delphi ds150e?

Одним из самых современных сканеров бюджетной линейки для дешифрования любого авто есть и остается Delphi DS150e.

Он имеет следующий функционал:

  • сброс и считывание всех накопленных системных ошибок электроники авто;
  • Life-режим проверки;
  • адаптация блоков автомобиля;

А также, идеально подходит для проведения тестов не уступая автосканерам линейки премиум-класса.

Считывание, сброс неисправностей

Уникальность сканера в том, что он обладает функцией «3 в 1», а именно считывает, расшифровывает а также сбрасывает системные ошибки. При этом, он может сканировать конкретные узлы или состояния готовности авто, а также выведет на экран коды, тех проблем, которые он обнаружит при сканировании. Delphi DS150e обладает функцией последующего интерпретирования расшифрованных данных и предоставляет значения информации о том, является ли это масштабной проблемой в работе автомобиля или среднестатистическим сбоем связей элементов. А самое крутое что сканер сможет определить реальный пробег, что поможет вам не ошибиться с покупкой авто.

Проверка в live режиме

Life-проверка, предоставляет возможность выявить проблему не прекращая работу всех систем «жизнеобеспечения». Функция life-режима принесет пользу тогда, когда невозможно выявить корректную информацию лишь при запуске двигателя. Считывание всех показателей в данном режиме сообщит владельцу этого сканера о системных неисправностях в работе.

Адаптация блоков автомобиля

Сканер Delphi DS150e поможет так же восстановить оригинальные настройки, которые были заложены в систему вашего автомобиля или адаптировать имеющиеся. Это полезно, при ремонтных работах, производимых с авто или его профилактического обслуживания.

Проведение тестов

Пользователь сможет провести любые тесты при малейшем подозрении в некорректной работе какого-либо элемента. При сканировании состояния электроники автомобиля вы сможете выявить большинство неполадок – это тестирование направленное на какой-то конкретный узел покажет, выполнены ли данным узлом все необходимые операции.

Характеристики автомобильного сканера Delphi ds150e pro

По информации с официального веб-ресурса, автомобильный сканер отличается рядом выгодных характеристик:

- “Черный ящик” - возможность записывать диагностику в интегрированную память автомобильного сканера в режиме онлайн нажатием одной кнопки. Благодаря этому готовый отчет выявит имеющиеся неисправности и позволит сэкономить время;

- ISS;

- ISI;

- разноцветная индикация;

- адаптер для диагностики с подсветкой со светодиодами;

- контроль напряжения;

- № шасси – VIN;

- возможность отсчета;

- OBD возможности;

- режим поддержки.

Системы, проверку которых можно проводить с помощью автосканера Delphi

  1. ДВС
  2. Зажигание
  3. Системы торможения (ESP, ASR, ABS, BAS)
  4. Панель управления и обнуление сервисных интервалов
  5. Вентилятор (регулировка температуры в машине), бензиновые обогреватели
  6. КПП, редукторы, вариаторы
  7. Трансмиссия
  8. Иммобилизатор, прописывание для ЧИП ключей
  9. Вспомогательные устройства
  10. Системы безопасности Airbag, SRS
  11. Электронная техника кузова: все системы и модули транспортного средства
  12. Пневмоподвеска
  13. Большая часть прочих систем автомобиля

Какой delphi ds150e лучше выбрать?

Перед выбором устройства важно узнать о том, что сегодня доступны несколько моделей выпуска автосчитывателя неисправностей Delphi DS15e. Варианты классифицируются по трем критериям: конструктивные особенности (сборка), прошивка (софт), год выпуска.

По типу конструкции считыватели бывают одноплатными и двухплатными. Они отличаются друг от друга типом сборки. Обычному пользователю без разборки бывает непросто увидеть различия этих устройств.

Если говорить о втором критерии, выделяют следующие типы устройств:

- 2014;

- 2015;

- 2016;

- 2017;

- 2018.

У программного обеспечения каждого года есть ряд обновлений. Исходя из выбранного типа устройство имеет расширенную БД по доступным маркам-моделям машин.

Отдельно важно упомянуть последнее обновление 2018 г., касающееся платы. В этом случае была немного изменена спайка платы с сохранением ее высокого качества. В продаже этот продукт представлен “с золотистой платой”.

Какой тип сканера выбрать двухплатный или одноплатный.

Перед тем, как делать окончательный выбор между двумя типами автосчитывателей, нужно изучить отличительные характеристики каждого из них.

Характеристика

Одноплатник

Двухплатник

Сборка

Все элементы находятся на единственной плате

Все элементы располагаются на паре плат

Совместимость с протоколами

2xHS CAN (ISO 11898-2), SW CAN (SAE J2411), K/L (ISO 9141-2), VPW + PWM (J1850), RS485 (J1708), TTL and (SPI, analog in, 5volt out)

OBDII / EOBD ISO 11898-2 CAN, SAE J2411, ISO 9141-2, SAE J1850 VPW + PWM, SAE J1708

Конструктивные нюансы

Вспомогательные детали – CAN-эмуляторы, NEC-реле. Спайка очень качественная.

Высококачественная спайка



Серийные показатели

Среди особенностей Delphi DS150e, указываемых изготовителем:

Характеристика

Показатель

Поддерживаемые обменные протоколы

OBDII/EOBD ISO 11898-2 CAN, SAE J2411, ISO 9141-2, SAE J1850 VPW + PWM, SAE J1708

Модули, которые будут диагностироваться

Силовая установка, запуск, нагнетательные насосы, детали тормозного блока, доска с приборами (в частности, обнуление сервисных интервалов), вентиляторы, КПП, трансмиссия, иммобилизатор, вспомогательные элементы, подушки безопасности, кузовная электронная техника и т.д.

Поддержка транспортных средств

Машины, произведенные в РФ, Евросоюзе, Азии, грузовики и легковушки из США

Технические характеристики

Идентификатор VIN-кодов, модулей управления, CAN-эмуляторов, NEC-реле. Создание программ ИММО.

Чем комплектуется

Устройство, интегрированный провод с гнездом OBD, шнур с USB адаптером, программное обеспечение

Характеристики компьютера, необходимые для выведения информации

Операционная система Windows 2000/XP и версий, выпущенных позже. Процессор минимальной мощностью 800 Мгц. USB разъем либо (если нужно) интегрированный Блютуз. Оперативная память – минимум 250 Мб. Свободное место на диске – минимум 250 Мб. 16-битный дисплей разрешением 1024х768 пикс.

Минимальная стоимость устройства в базовой комплектации

~ 7900 руб.



Какие машины читает delphi ds150e?

Легковой автотранспорт выпущенный с 1986 г. и позже

64 марки: Toyota, Daewoo, Jinbei, Chrysler, Lamborghini, Opel/Vauxhall, Fiat, Rover, BMW, Jeep, Ford, ISUZU, Volkswagen, Maserati, Seat, Lancia, Rolls-Royce, JMC, Citroen, Ferrari, Hyundai, MINI, Renault, Tata, Daihatsu, KIA, Mercedes, Dodge, Yuchai, Mazda, Alfa Romeo, MG, SAAB, Volvo, Skoda, GWM, Chevrolet, Nissan, Cadillac, Lexus, Porsche, Audi, Lotus, Foton, Mitsubishi, Abarth, Smart, Jaguar, Ssangyong, Peugeot, Subaru, Dacia, Suzuki, Samsung, Mahindra, Land Rover, Bentley, Honda, Multicar, Shuanghuan,

Грузовой автостраспорт с 1995 г. и позже

37 марок: Mercedes Truck, Mahindra/Renault, Autosan, KIA, Optare, Scania Bus Chassis, DAF, Mercedes, Datia, Opel/Vauxhall, Isuzu track, Generic Bus System + Generic Truck system, Hyundai, Euro Bus Chassis, Alexander Dennis, Solaris, Fiat, Seat, Isuzu, Toyota, Ford, Iveco, Mitsubishi, Scania, Skoda, Chevrolet, Volvo Trucks, Peugeot, Dennis Eagle, Irisbus Chassis, Volvo Bus Chassis, Nissan, Lancia, Renault, Allison, Iveco Truck, Nissan Truck, MAN, Plaxton, Citroen, Mazda, Volkswagen, MAN Bus Chassis, Renault Truck.

Прошивка автосканера

Прошивка устройства для выявления проблем в функционировании автомобильной техники может потребоваться, если при тестировании применяются не только приложения-оригиналы, но и аналогичные им варианты (WOW, Scanmaster). В этом случае появляется сообщение от том, что программное обеспечение устарело и нуждается в обновлении. Один из способов решения проблемы – определение версии имеющейся прошивки (Свойства – Местоположение файла – папка Firmware – Firmware.info) двух программ и перепрошивка для достижения идентичности. Другой вариант – постоянное обновление программ на Автоком Delphi DS150e.

Этапы повторной прошивки:

- открытие папки с файлами прошивки обновленной версии (Firmware);

- копирование всего, что в ней содержится;

- вставка с заменой в такую же папку приложения с устаревшей модификацией прошивки.

Если говорить о повторной прошивке, важно упомянуть, что прошить получится и устройство, и электронный блок управления. Прошить последний можно через OBDII слот. Шнур подсоединяется к ПК с установленным особым приложением (например, CombiLoader). Далее происходит включение в сеть, запуск двигателя, установка соединения с файлом. Заливка обновленной версии происходит в автоматическом режиме.

Доработка автомобильного сканера

Доработкой называется последовательность мероприятий, требуемых для достижения полноценного соединения между прибором и машиной. Так, к примеру, невзирая на наличие в перечне диагностируемых автомобилей марки BMW, с определенными моделями бывают проблемы. Устройство с легкостью устанавливает соединение с автомобильной электроникой, но считывания данных не происходит.

Для устранения проблемы нужно провести доработку конструкции и интерфейса сканера-одноплатника Автоком Delphi. Следует заменить 2 диода, указанных на плате в виде D701, D703. На их место нужно установить элементы, промаркированные 1N4148. Кроме того, для повышения качества работы необходимо скачивание софта соответствующей модели машины, к примеру, Scanmaster Bmw e60.

Обновление

Прошивку автомобильного сканера необходимо обязательно обновлять. Если этого не делать, устройство через некоторое время перестанет выявлять неисправности, а еще позже полностью утратит свою функциональность.

Перед обновлением программного обеспечения на оригинальный Delphi либо сканер для диагностики машин производства КНР до новейшей версии (для Автокома это обновление 2017 г.) нужно:

  1. Узнать, поддерживает ли настоящая версия гаджета новую программу.
  2. Вероятно, установить вместо нее версию-аналог (WOW) для таких же типов оборудования.
  3. Получить эти сведения в автомастерской либо (что быстрее) на форуме автомобилистов.
  4. Имея папку с отметкой “new vci release 2017”, необходимо выполнить копирование инсталляционных файлов на устройство приема.
  5. Выполняемые действия не зависят от того, как ведется работа (на компьютере либо мобильном гаджете).
  6. Обычно все программы функционируют с одним и тем же эффектом, как приложение на смартфон Андроид и как софт. Для их успешной установки на Windows 7, 8, 10 нужно выполнять правила инсталляции.

Установка програмного обеспечения

Автомобильный сканер комплектуется установочным диском (с программами). Для его правильной установки нужно:

- ознакомиться с руководством по работе с прилагаемыми файлами;

- открыть, выполнить копирование необходимой папки (Cars либо Trucks на ПК);

- в папке найти приложение Main;

- в подсвеченном окошке 2 раза кликнуть на стрелочку “Далее”, потом “Старт”;

- выполнить сохранение файла на ПК;

- запустить KEYGEN.EXE;

- в подсвеченном окошке кликнуть “Открытие и активация”;

- отыскать активирующий файл (FileActivation.xml) в папке Делфи, выполнить запуск и тут же кликнуть “Старт” в окошке приложения Main.

Как работает устройство

Работа предполагает обработку информации на входе и выходе. Подключив автомобильный сканер к сети машины через разъем, можно установить соединение с электронным блоком управления. После этого происходит обмен данными по имеющимся протоколам.

Программа проверяет состояние всех элементов и записывает информацию. При обнаружении неисправности соответствующее уведомление выводится в форме сложного кода, состоящего из пяти знаков (1 буква и 4 цифры).

После этого приложение, скачанное на устройство приема, дешифрует информацию на выходе из узла. Первый символ в шифре (буквенное обозначение) показывает, в каком месте была выявлена ошибка. Стандартный список буквенных обозначений:

- P – двигатель, трансмиссия;

- B – системы салона, электронная техника кузова (обогреватели, кондиционеры, подушки и ремни безопасности и т.д.);

- С – шасси;

- U – сетевая коммуникация.

Две цифры в начале указывают на уточненные координаты неисправности. Последние 2 символа дают описание характера ошибки. После прохождения через программу диагностики коды принимают доступное описание.

Как пользоваться сканером

Руководство по использованию автосканера отличается простотой. Оно описывает то, как использовать автосканер Делфи DS150e. Вот перечень необходимых действий:

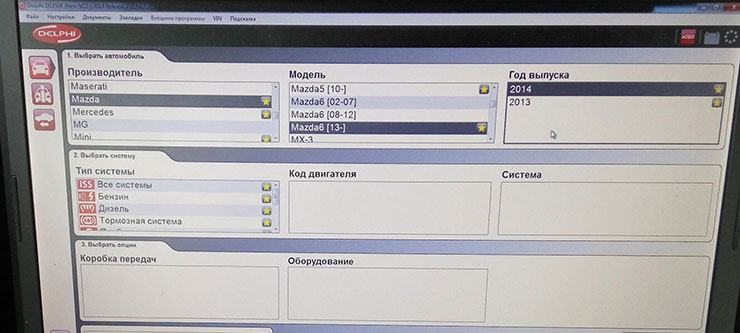

  1. После установки на планшет (нетбук, ноутбук, мобильное устройство) и установления связи между приборами нужно выбрать параметры машины.
  2. Подсоединить кабель автомобильного сканера через OBD разъем (силовая установка не должна работать) к сети.
  3. Произвести запуск двигателя (на корпусной части загорится индикация).
  4. Выбрать тип одной диагностируемой системы (либо режим комплексной диагностики).
  5. Запустить проверку.
  6. Вывод итогов в отчет на устройство приема.

Если потребуется, тут же можно произвести сброс обнаруженных неисправностей. Если необходимо провести тестирование либо адаптацию, нужный пункт можно выбрать во вкладке “Структурная регулировка”.

Запрещается запуск приложения при наличии соединения с сетью, поскольку может возникнуть сбой “VCI не найдено”. Из-за этого нужно будет удалять программы и еще раз их устанавливать.

Пример проведения диагностики и использования автосканера на практике

Автомобиль: Mazda 6

Год выпуска: 2013

Устройство для диагностики: Делфи DS150e 2016 г.

ПО: Делфи 2014 Release 2 (2.14.2.7)

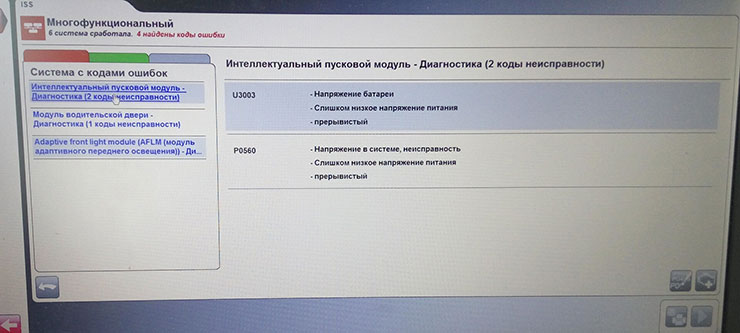

  1. Через ISS (интеллектуальное сканирование автомобильных систем) выявлены четыре неисправности, обусловленные недостаточностью напряжения. Все неисправности были удалены, проблема исчерпана.

  2. В этом случае можно откалибровать (отрегулировать) датчики.

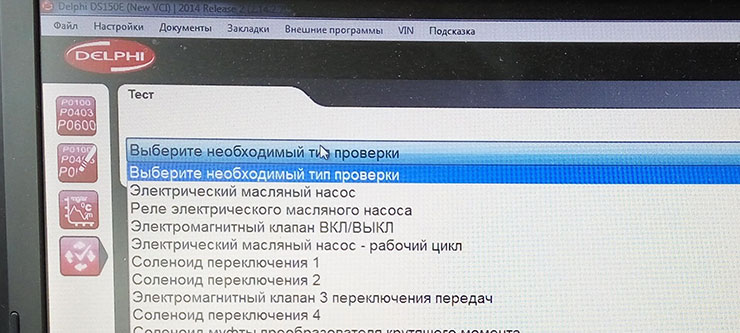

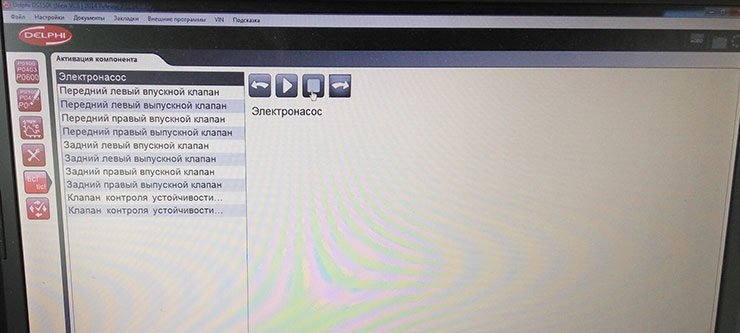

  3. Активация разных автомобильных элементов.


  4. Огромный список проверок, доступных к проведению в режиме онлайн.

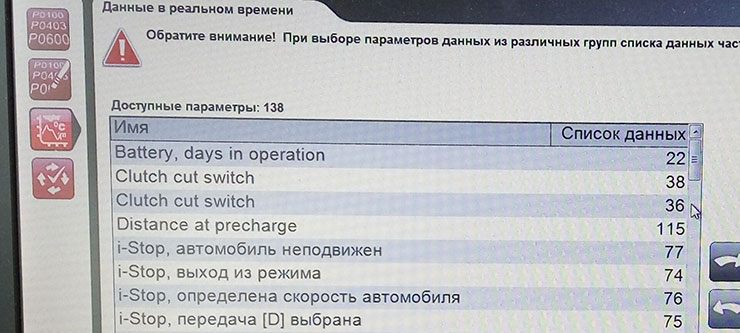

  5. Считывание и просмотр нужных показателей.
